Stupně Krytí IP
Co je IP Krytí?
Stupeň krytí IP (z anglického Ingress Protection) představuje dvoumístný kód, který vyjadřuje ochranu přístroje pomocí krytu.
- První číslice určuje ochranu proti vniknutí pevných těles (např. prachu, nebezpečného dotyku).
- Druhá číslice udává ochranu proti pronikání kapalin (zejména vody).
Tabulka Hodnot IP Krytí
| IP označení | Ochrana před vniknutím (1. číslice) | Ochrana proti kapalinám (2. číslice) |
|---|---|---|
| IP00 | Bez krytu | Bez ochrany |
| IP1x | Ochrana proti pevným tělesům > 50 mm; ochrana proti dotyku hřbetem ruky | Ochrana proti svisle kapající vodě (1 - 1,5 mm za minutu) |
| IP2x | Ochrana proti pevným tělesům > 12,5 mm; ochrana proti dotyku prstem | Ochrana proti kapající vodě ve sklonu 15° (3 - 3,5 mm za minutu) |
| IP3x | Ochrana proti pevným tělesům > 2,5 mm; ochrana proti dotyku nástrojem | Ochrana proti kropení a dešti ve sklonu 60° (10 l/min) |
| IP4x | Ochrana proti pevným tělesům > 1 mm; bezpečná pro děti (ochrana proti dotyku drátem) | Ochrana proti stříkající vodě ve všech úhlech (10 l/min) |
| IP5x | Ochrana proti usazenému prachu; ochrana proti dotyku drátem | Ochrana proti tryskající vodě (při průtoku 12,5 l/min) |
| IP6x | Prachotěsné – plná ochrana proti prachu a dotyku drátem | Ochrana proti silně tryskající vodě (při průtoku 100 l/min) |
| IPx7 | – | Ochrana proti dočasnému ponoření (1 m, 30 minut) |
| IPx8 | – | Vodotěsné – ochrana proti trvalému ponoření (hloubka dle specifikace výrobce) |
| IPx9 | – | Ochrana proti tryskající vysokotlaké horké vodě (nad 75 °C) |
Příklady Běžného Použití IP Krytí
- IP 20: Interiérové vypínače a stropní svítidla
- IP 40: Interiérové zásuvky s clonkami nebo oceloplechové rozvodnice
- IP 44: Venkovní instalace na fasádách, přisazená venkovní svítidla a koupelnové instalace
- IP 54: Přisazená venkovní svítidla s čidlem pohybu
- IP 65: Domovní rozvaděče, průmyslové aplikace, venkovní osvětlení či LED reflektory
- IP 67: Venkovní zápustná svítidla (např. podél příjezdových cest nebo u bazénů)
- IP 68: Používá se u gelových spojek na kabel, uložených v zemi

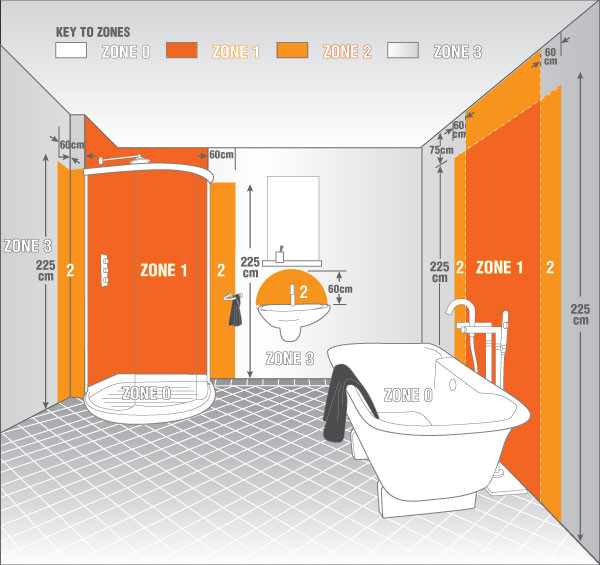

Specifika Elektroinstalací v Interiéru – Koupelnové Zóny
V koupelnách se pro určení minimálního požadovaného IP krytí využívají tzv. koupelnové zóny, které jsou definovány podle vzdálenosti od zdrojů vody:
- Zóna 0: Přístroje instalované přímo do vany nebo sprchy – doporučené krytí alespoň IPX7 (ochrana proti ponoření).
- Zóna 1: Oblast nad vanou či sprchou do výšky 225 cm – zařízení by měla mít krytí alespoň IPX5.
- Zóna 2: Oblast podél zóny 1, např. instalace svítidel ve vzdálenosti do 60 cm od zdroje vody (nebo 75 cm shora) – minimální krytí IP44.
- Zóna 3: Oblast mimo výše uvedené zóny – postačuje krytí alespoň IP21.

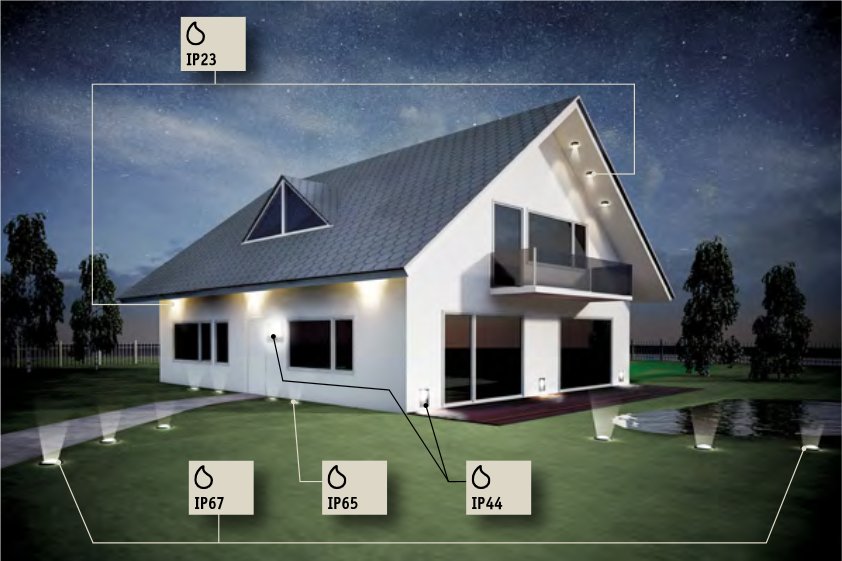

Specifika Elektroinstalací v Exteriéru
Pro venkovní instalace, kde jsou zařízení vystavena povětrnostním vlivům, platí následující doporučení:
- Pod střechou: Svítidla, čidla a kamery umístěné ve zastřešených oblastech by měly mít krytí minimálně IP23.
- Na zeď či fasádu: Venkovní zásuvky a další zařízení instalovaná na fasádě – minimálně IP44.
- V zemi podél zdí: Zápustná osvětlení či zařízení instalovaná v blízkosti budov – doporučené krytí IP65.
- Volně v zemi: Osvětlení určená pro volnou instalaci (např. podél cest či u bazénů) – vhodné krytí je IP67.
