Detailní popis produktu

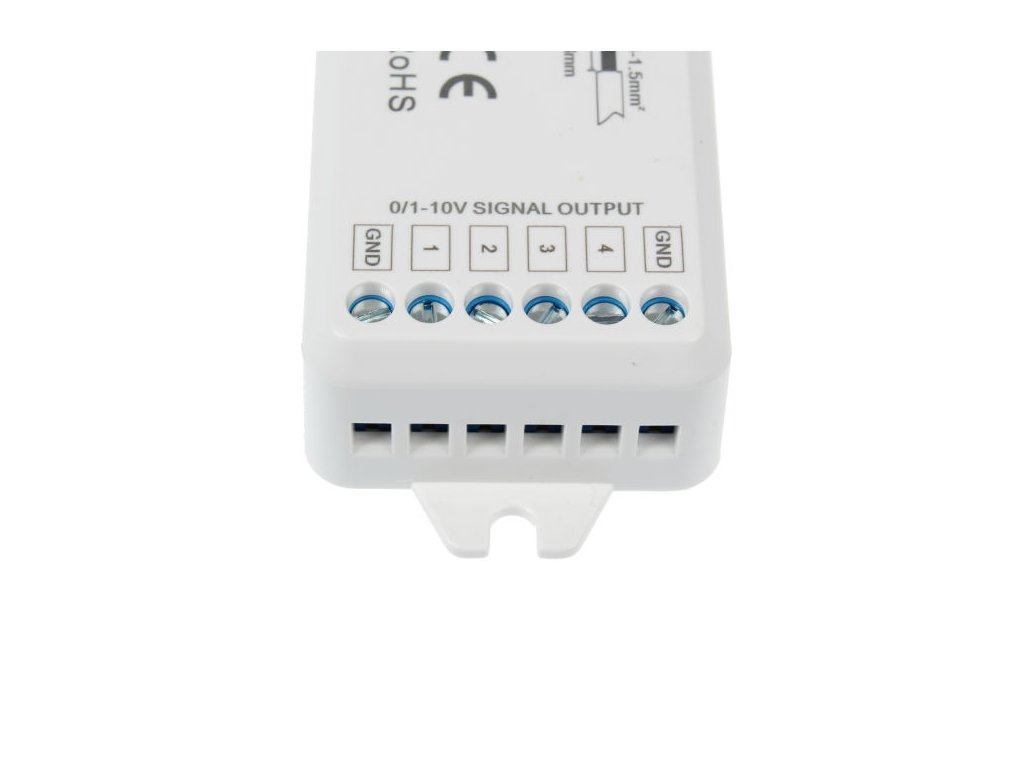

Ovladač dimLED RF 0-10V 4CH je určen pro ovládání zařízení ovládaná řídicím signálem 0-10V nebo 1-10V v systému dimLED. Je kompatibilní s aktivním i pasivním ovládáním 0-10V a 1-10V. Pomocí tohoto ovladače a kombinace ovladačů dimLED můžete ovládat Vaše určená svítidla s tímto vstupním signálem například pomocí RF ovladačů dimLED.
Využití v praxi může vypadat takto:
- Můžete ovládat Vaše svítidla se signálem 0-1/10V pomocí našich dimLED ovladačů a kombinovat různé ovladače včetně dimLED wifi. Máte tedy výběr z celé různé řady ovladačů.
- Jedním ovladačem můžete zároveň ovládat tato svítidla například v kombinaci s LED pásky.
- V systému dimLED můžete levně nakombinovat stmívání svítidel se signálem 0-1/10V jak ovladačem do ruky, tak tlačítky na zdi v kombinaci s dimLED OV PV pod tlačítko.
Fungování v praxi:
Ovladač dimLED RF 0-10V 4CH funguje jako ovladač, s kterým ovládáte svítidla se signálem 0-1/10V. K ovladači 069333 RF 0-10V 4CH následně párujete Vámi vybrané jednobarevné ovladače dimLED (například dimLED 1KR, LINEA S a další), případně můžete zakoupit vícekanálový ovladač (například OVL 4KL a další) a napárovat ovladač 069333 jako jednu se zón. V obou těchto případech všechny 4 výstupy signálu fungují synchronně, tedy ovládají se najednou a slouží především k připojení 4 různých svítidel, které chcete ovládat najednou. V případě že chcete ovládat více zón samostatně, je nutné dokoupit více ovladačů 069333 RF 0-10V 4CH.
Pouze v případně použití s ovladačem dimLED OVXL 4ALL se jednotlivé výstupy začnou chovat jako jednotlivé zóny a lze ovládat 1 ovladačem 069333 RF 0-10V 4CH různé 4 zóny.
Specifikace LED ovladače |
|||
Vstupní napětí | 12V DC nebo 85-265VAC | ||
Výstupní signál | 4x(0-10)VDC, 40mA/kanál | ||
Počet ovladačů | Lze spárovat max. 10ks na 1 ovladač 069333 | ||
Připojení | Šroubovací svorkovnice nebo DC konektor | ||
Rozměry | 114×38×20 mm | ||
Stupeň krytí: | IP20 |
Doplňkové parametry
Kategorie: | LED ovladače, stmívače a senzory |
---|---|
Záruka: | 2 roky |
Hmotnost: | 0.35 kg |
Filtr: | pro jednobarevné LED pásky |
Typ produktu: | 4kanálový, přijímač |
Vstupní napětí: | 12V až 24V |

Pro jednobarevné, CCT, barevné RGB, RGBW a RGBCCT
